滑动插接式挡车器铁路安全设备 安装简便

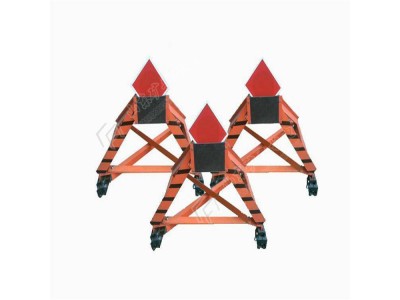

滑动插接式挡车器介绍

滑动插接式挡车器是安装在铁路尽头线防止车辆溜逸时撞击车挡的an全设备结构合理，制动力大，支臂与制动轨采用的插入式连接方式，安装简便，便于维修和复位。kuangan002

滑动插接式挡车器安装方法

1、线路的技术条件应符合工务标准，轨距为1435+6-2。挡车器应安装在尽头线终端zui后一节钢轨，靠近钢轨接头、无鱼尾板的地方，挡车器与尽头线终端应有相应的距离，距离越大，制动效果越好。

2、安装方法：将左右支臂放在基本轨上，用支臂销轴将其与支座连接。抬起支臂，在蹄型快下方的基本轨上依次放置弹簧座、板弹簧和承座。用制动轨将蹄型块夹住，同时也夹住基本轨的轨头，再用三个螺栓将制动轨带上。注意外侧两个螺栓须穿过支撑架，承座应位于加压孔正中。列车挡车器用前、后横梁和上、下斜梁将两支臂下边四个脚相连接，两斜梁中间和四角用销轴带上。完成以上初装后，紧固各部螺栓。

3、增力器的安装是在基本轨上依次放置弹簧座、板弹簧和承座，然后用二增力器制动轨将其夹在中间，同时也夹住基本轨的轨头，再用两个螺栓将制动轨拧紧。

4、列车挡车器用加压器对各个弹簧板加压：将U形加压快插入承座两侧空挡，安装在加压器中心螺母上的加压螺杆杆头对准加压块，挂在两侧的加压轨底板钩在基本轨底板上，用螺母拧紧，用长约1.5米铁棍拧动加压螺杆并将楔铁打入承座与板弹簧之间，使板弹簧与弹簧座间隙为0.6±0.05毫米。

5、标志牌安装在支座上。⑧每次安装完哔，应在轨腰处涂上位置标记，以方便日常检查挡车器是否被撞坏。
