KG5009风筒风量开关使用安全 携带方便

KG5009风筒风量开关产品概述

KG5009风筒风量开关是矿井风筒通风安全监测的新型装置，kuangan002为本质安全型设备。KG5009风筒风量开关主要用于煤矿井下关于帆布或橡胶等柔性材质风筒的安全监测。它安装在出风口处的风筒上，进行风筒工作状态的遥测，防爆型式为矿用隔爆兼本安型，防爆标志：Exd[ib]I。

KG5009风筒风量开关工作环境

温度：0~40℃；

相对湿度：≤98%；

大气压力：85~110KPa；

有沼气及煤尘爆炸危险环境。

KG5009风筒风量开关工作原理

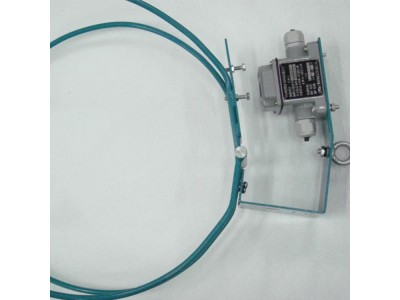

KG5009风筒风量开关主要由一个LA10-1S型转换开关和两个彼此可张合的弓形夹组成。使用时，将它悬挂在风筒上方的吊环上，使弓形夹上面夹住风筒。当风筒内风量充足时，风筒内的风压使得弓形夹保持张开状态，弓形夹上的控制螺栓压下转换开关的按钮，使得转换开关的常闭触点断开，当风筒内的风压下降时，两个弓形夹会因自身的重量而合拢，此时控制螺栓便松开转换开关的按钮，其常闭触点闭合，将转换开关的这一常闭触点信号引线与FDZB-1型风电甲烷闭锁装置连接，便可进行风筒工作状态的遥测，并实现以下功能：当风筒中无风或风量低于预定值时，巷道总开关断电并闭锁。

KG5009风筒风量开关技术参数

输出开关量：二个（常开接点一组，常闭接点一组）

开关接线能力：1.5mm2～4mm2

导线电缆允许直径：Φ8mm～Φ12mm

风筒允许直径：Φ700mm，Φ750mm，Φ800mm

开关动作点：≤6m/s

信号zui大传输距离：1km；

电缆型号：YZF（3×1.5+1×1.0）；

电缆分布电容：0.08μF/Km；

电缆分布电感：0.8mH/Km；
