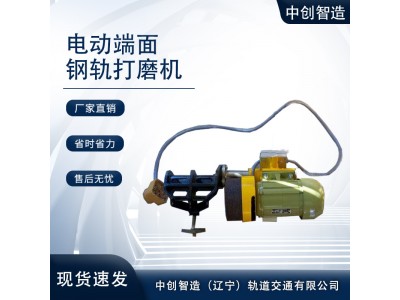

手持式钢轨端面打磨机技术干货抢修用机具

　　在城市有限的空间内,地面交通越来越无法满足居民方便快捷出行的要求,为了解决这一问题,地下交通逐渐成为专家和学者研究的重点,地铁系统应运而生,有效的缓解了城市发展所带来的交通问题。地铁的快速发展对钢轨加工技术的要求也相应越来越高,钢轨打磨机的开发成功将会进一步提高钢轨加工技术。

　　咨询：中创智造（辽宁）轨道交通有限公司

　　座机：0412-4829789

　　姜经理：155/4127/5063

　　王经理：167/3187/1666

　　王经理：153/0412/1459

　　姜经理：153/0412/1452

　　工作原理：

　　手持式钢轨端面打磨机，把电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削;又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

　　详细参数

　　1.电动机：

　　型号： YO7132

　　电源： 380V/50Hz

　　功率： 1.1kW

　　转速： 2800r/min

　　2.碗形砂轮(BW)： 150×50×32

　　3.碗形砂轮周向速度： Vmax=22m/s

　　4.外廓尺寸： 500×260×180

　　5.整机重量： 15kg

　　手持式钢轨端面打磨机维护

　　1、首先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮(BW)。具体方法是用附带的专用套管六角扳手将锁紧六角螺母扭紧。

　　2、检查电源线连接是否良好，有无漏电现象。然后将打磨机装卡在钢轨上。注意：凹形卡轨钩的内侧上表面一定要与钢轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并将凹形卡轨钩与导向杆的定位螺钉扭紧。

　　3、启动电动机，主轴碗形砂轮开始回转，同时旋动手轮调整磨削量进行轴向进给磨削，往复摆动搬把，利用机具自重进行径向进给磨削。

　　4、要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂，以减少摩擦阻力。

　　辞乙酉难忘闻鸡起舞，迎丙戌仍需刺股悬梁。手持式钢轨端面打磨机技术干货抢修用机具

　　因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
