　　基本结构和工作原理

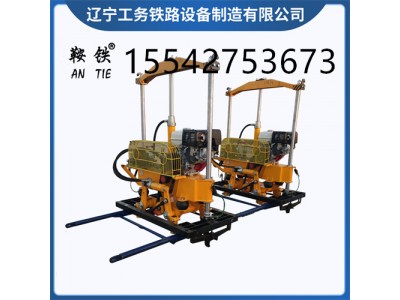

　　基本结构：线路捣固镐由走行架和捣固装置两部分组成。捣固装置由油箱(含内燃机、齿轮泵、液压控制阀)、振架及捣镐组成。

　　油箱在升降缸的驱动下，带动振架，使捣镐插入道床或升起;捣镐经油缸驱动实现张或夹。

　　内燃机通过皮带驱动振架上的偏心铁使振轴旋转产生振动，通过捣镐的剧烈振动使道床的碴石变得密实。

　　技术参数

　　1、动力：GX390型汽油机

　　功 率 ：9.5kW

　　转 数 ：3600转/分

　　2、液压系统工作压力 ：5～6MPa

　　3、震动频率： 66.7Hz

　　4、激振力： 22kN

　　5、下插力： 16kN

　　6、夹实力： 6.5kN×2

　　7、下插深度： 110mm±10mm(轨枕底面以下)

　　8、生产效率： ≥260根/(组•小时)

　　9、主机净重： 422kg

　　10、外形尺寸：1390mm×750mm×1600mm

　　11、作业形式：

　　(1)单侧下道二台为一组，适用复线或单线路肩较宽地段。

　　(2)双侧下道二台为一组，适用单线路肩较窄地段。

　　公司名称：辽宁工务铁路设备制造有限公司

　　咨询电话：四零零-八七二三-六六八

　　座机：零四一二-四九四八七八九

　　田经理15542753673

　　网址：www.lngwtl.com

　　因产品生产批次、具体型号不同，以上参数仅供参考，详情可联系我们的销售人员进行具体核实。antie
