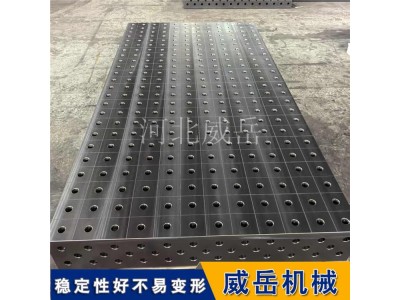

三维柔性焊接平台2500×1500mm工程机械结构件焊接工装

三维柔性焊接平台精度解析-精度±0.1mm以内保焊接质量

三维柔性焊接平台的核心竞争力，在于用“±0.1mm以内”的高精度为焊接质量兜底——无论是汽车车身焊缝对齐，还是工程机械结构件拼接，若平台精度不达标，会直接导致焊缝偏移、间隙超差，甚至批量返工。但很多用户只知“精度高好”，却不清楚±0.1mm精度如何实现、又如何影响焊接质量。本文拆解平台精度的核心指标、控精技术及质量保障逻辑，让你读懂高精度背后的“焊接价值”。

一、精度核心指标：三大维度定义“±0.1mm以内”的精度标准

三维柔性焊接平台的精度不是单一数值，而是涵盖平台自身、夹具组合、定点协同的维度指标，核心需满足三项要求：

平台本体精度：基础准度不超±0.05mm

平台台面采用HT300灰铸铁（或QT600球墨铸铁），经超精磨加工后，平面度误差≤0.05mm/m（0级精度），任意两点高度差不超±0.03mm；T型槽槽宽误差±0.1mm，槽间距误差±0.05mm，确保夹具模块安装时“严丝合缝”，为后续定点打下基础；

夹具组合精度：拼接误差≤±0.08mm

平台配套的标准模块（方箱、角尺、支撑块等）自身精度达±0.02mm，通过T型槽与快锁紧销组合时，模块间拼接间隙≤0.03mm，整体夹具定点误差≤±0.08mm，远低于±0.1mm的总精度要求；

重复定点精度：换产复位误差≤±0.05mm

针对多品种换产场景，同一套夹具再次安装时，通过定点销与基准孔配合，重复定点精度≤±0.05mm，确保不同批次工件焊接时，定点基准一致，避免换产导致的精度波动。

二、精度控制技术：四大手段实现“±0.1mm以内”的高精度

±0.1mm精度不是“靠材质堆出来的”，而是通过设计、加工、装配、校准多环节控精实现：

材质与结构控精：从源头减少变形

选用HT300灰铸铁（抗拉强度≥300MPa），经550℃高温时效+6个月自然时效处理，残余应力去除率≥85%，焊接时受高温影响的热变形量≤0.02mm/m，避免材质变形拉低精度；底部采用“十字筋板+箱型主体”结构，筋板厚度12-15mm，间距200mm，2000×3000mm平台承载5吨工件时，台面挠度≤0.03mm，无明显下沉；

超精磨加工：台面精度“磨”出来

台面经粗磨→精磨→超精磨三道工序，最后一道超精磨采用粒度800#的砂轮，进给量控制在0.005mm/次，加工后表面粗糙度达Ra1.6μm，平面度误差从精磨后的0.1mm/m降至0.05mm/m以内；

三维柔性焊接平台的±0.1mm精度，本质是“用平台准度换焊接稳度”——通过让工件定点、夹具拼接、焊缝对齐都在可控范围内，从源头减少焊接质量问题。对追求“高质量、低返工”的企业来说，选对±0.1mm精度的平台，不仅是采购一台设备，更是为焊接生产装上“质量保险”，让每一道焊缝都符合标准，每一批产品都稳定可靠。
