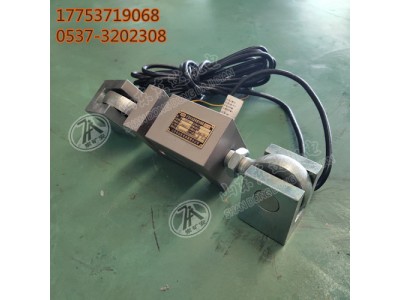

GZD矿用本安型称重传感器 矿用称重装置

销售咨询：17753719068

       范围用途

GZD0.5、GZD3矿用本安型称重传感器（以下简称传感器）是矿用称重装置的主要部件。

主要使用于含有瓦斯和粉尘的煤矿井下，对给料机矿用称重装置所输送物料自动进行连续动

态计量的称重信号测试，是矿用本质安全型防爆电气设备。

外形尺寸

GZD0.5 矿用本安型称重传感器：( 77mm×67mm×25mm)

GZD3 矿用本安型称重传感器：( 100mm×98mm×50mm)

质量

GZD0.5 矿用本安型称重传感器（0.7kg）；

GZD3 矿用本安型称重传感器（2.7kg）。

外壳材质：合金钢

结构特征

传感器是由平行梁型复合钢弹性元件、惠斯通电阻应变桥电路、专用电缆等部分构成。它安

装在带式输送机用称重系统机架上。当皮带和上面的物料通过时，物料的重量压在称重机架

上，通过称重机架的机械传力，传到传感器上。传感器将重力转化为0mV～24mV电信号，送到KXJ660矿用隔爆兼本安型控制器。

工作原理

传感器是应变式平行梁型结构，负载 P 加于一端，中间孔中粘帖四枚应变片 R1、R2、

R3、R4。应变片阻值为 350Ω，R1、R2、R3、R4 组成全桥电桥，由 12VDC 供电，当加上

负载 P 后，由于 R1、R3 两个为正应变，阻值增大，R2、R4 两个为负应变，阻值减小，使桥路不平衡，输出一个和负载 P，成正比的信号 0 mV～24mV。
