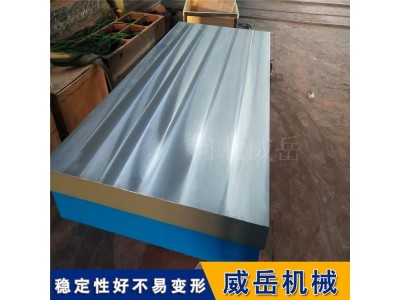

铸铁试验平台 铁地板多块拼接无高度差

在实验室设备的选择中，铁地板（铸铁平台）和T型槽导轨的搭配是测量、机械加工和实验装置搭建的核心基础。这两种材料的性能、规格及组合方式直接影响实验数据的准确性和设备运行的稳定性。以下从材料特性、应用场景、选型要点及维护保养等方面，系统分析如何科学选择实验室用铸铁平台与T型槽导轨。

一、铸铁平台的核心特性与选型标准

铸铁平台作为实验室的基础工作台面，其材质通常采用HT200或HT250灰铸铁。这类材料具有优异的阻尼特性，能吸收设备振动，例如在光学测量或仪器校准中，铸铁的减震性能比钢材高出35倍。平台精度分为0级、1级、2级三个等级，其中0级平台平面度误差不超过（6+0.001L），适用于计量室等高精度场景；1级精度满足大多数机械加工需求；2级则用于普通划线工作。

实验室选择时需关注：

1.结构设计：箱体式结构比实心设计轻30%且刚性相当，更适合需要移动的实验室环境。加强筋的排布密度直接影响抗变形能力，建议选择筋板间距不超过300mm的设计。

2.表面处理：人工铲刮工艺形成的微油槽能保持0.005mm/m的平面度，比磨削工艺更利于测量。部分平台会采用大理石贴面，兼具铸铁稳定性和石材精度。

3.尺寸匹配：根据ISO标准，工作区域应预留设备尺寸1.5倍以上的空间。例如放置500mm×600mm三坐标测量机时，平台小尺寸需达到750mm×900mm。

二、T型槽导轨的技术参数与匹配原则

T型槽导轨系统由铸铁基体和可拆卸钢制导轨组成，其核心参数包括：

槽宽系列：22mm、28mm、36mm三种国际通用规格，其中28mm槽宽可兼容90%的标准夹具

平行度误差：导轨全长误差控制在0.02mm/m以内

硬度匹配：导轨表面淬火硬度HRC5256，比平台本体高3个等级

选型时需注意：

1.槽距精度：相邻槽距误差应≤0.05mm，累积误差控制在0.1mm/m。某品牌测试数据显示，超差0.12mm的槽距会导致夹具重复性下降40%。

2.防锈处理：实验室环境建议选择镀硬铬导轨（厚度≥0.05mm），其耐盐雾试验时间可达500小时，比发黑处理延长10倍使用寿命。

3.模块化设计：新型燕尾式快拆导轨系统可在15分钟内完成3米导轨的更换，比传统螺栓固定效率提升80%。

实验室规划时应进行载荷分析，包括静态载荷（设备重量）、动态载荷（运动部件惯性力）和偶然载荷（冲击力）。建议采用有限元分析软件模拟应力分布，确保平台大变形量＜0.01mm。实际案例显示，经过仿真优化的平台重量可减轻20%而刚性不变。随着智能实验室发展，集成应变传感器的智能平台开始普及，能实时监测平面度变化并自动补偿，这将成为未来实验室基础建设的重要发展方向。
