电机试验平台作为电机研发、测试和性能验证的重要工具，其设计与应用直接关系到电机产品的质量控制和性能优化。随着工业自动化、新能源汽车等领域的快速发展，对电机性能的要求日益提高，电机试验平台的设计也呈现出智能化、高精度和模块化的趋势。以下从设计要点、关键技术、应用场景及未来发展方向展开分析。
一、电机试验平台的设计要点
1.系统架构设计
电机试验平台通常由机械加载系统、电气测控系统、数据采集与分析系统三大部分组成。
机械加载系统：包括负载模拟装置（如磁粉制动器、伺服电机对拖等）、机械传动机构（联轴器、扭矩传感器）和支撑结构。设计时需考虑负载的动态响应特性，例如新能源汽车电机测试需模拟复杂路况下的瞬态负载变化。
电气测控系统：核心是功率分析仪、变频器和PLC，用于控制电机的输入电压、电流和频率，并实时监测输出参数（如转速、扭矩、效率）。
数据采集系统：通过高精度传感器（如霍尔传感器、编码器）等软件平台实现数据可视化与分析，支持生成效率MAP图、温升曲线等关键报告。
2.关键参数与精度要求
测试范围需覆盖电机的全工况，例如低速大扭矩（电动汽车驱动电机）或高速超（机床主轴电机）。
扭矩测量精度通常要求±0.1%FS（满量程），转速控制精度需达到±1RPM以内。
动态响应能力是难点，例如伺服电机测试需实现毫秒级的负载阶跃响应。
3.安全性与可靠性设计
过流、过温、振动超标等多重保护机制必不可少，例如通过硬件急停电路与软件阈值联动。
电磁兼容（EMC）设计可参考国际标准（如ISO7637），避免高频开关器件对测试信号的干扰。
二、核心技术突破方向
1.实时仿真与数字孪生技术
现代试验平台正逐步数字孪生技术，通过RTLAB等实时仿真系统构建虚拟电机模型，与实际测试数据闭环校验。
2.AI驱动的测试优化
机器学习算法可用于自动识别测试异常（如轴承磨损导致的谐波畸变），并动态调整测试策略。某企业采用学习分析电机振动频谱，将故障诊断准确率提升至98%。
3.高动态负载模拟技术
针对高速电机测试，飞轮储能或电涡流加载装置可模拟瞬态冲击负载。某型号直升机尾桨电机测试平台采用磁悬浮轴承技术，实现了20000RPM下的无接触加载。
电机试验平台的设计已从单一性能测试转向全生命周期验证，其技术演进将持续推动电机产业向智能化迈进。未来随着宽禁带半导体器件的普及，测试平台还需适应更高开关频率与更严苛的EMC挑战，这既是技术难点也是创新的突破口。
威岳机械谢女士15350773479
原文链接：http://www.knots.cn/caigou/show-79613.html，转载和复制请保留此链接。

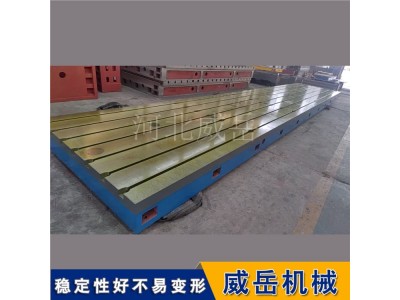

以上就是关于疲劳测试铸铁底板平台 综合测试底板2X3米全部的内容，关注我们，带您了解更多相关内容。
