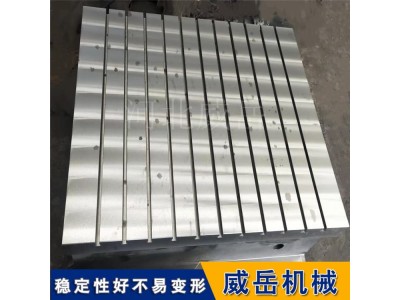

T型槽铸铁平台平板作为机械制造领域的基础工作台面，其独特的结构设计和广泛的应用场景使其成为工业生产中不可或缺的工装设备。这种平台的核心价值在于将铸铁材料的稳定性与T型槽的模块化特性相结合，为各类机械加工、检测装配提供了高精度的基准平面和灵活的夹紧方案。

从结构上看，T型槽铸铁平台平板由三个关键部分组成：铸铁基体、T型槽系统和辅助结构。铸铁基体通常采用HT200或HT250灰口铸铁铸造而成，经过时效处理去掉内应力后，具备优异的耐磨性、抗变形能力和振动衰减特性。平台表面经过刮研或磨削加工，平面度可达0.01mm/1000mm，部分高精度型号甚至能达到0.005mm级别。T型槽系统由贯穿平台表面的纵向凹槽和嵌入其中的T型螺栓组成，槽口宽度常见规格有22mm、28mm、36mm等系列，槽间距则根据平台尺寸按50mm或100mm模数设计。这种结构允许使用者通过T型螺栓快固定工件或夹具，配合不同规格的压板、挡块等附件实现三维空间的柔性装夹。辅助结构包括平台边缘的倒角处理、吊装螺纹孔、接地端子等细节设计，既保障了操作安全性，又方便了设备的运输与安装。

在制造工艺方面，T型槽铸铁平台的生产流程严格遵循铸造规范。采用树脂砂造型工艺确保铸件表面光洁度，浇注后经过72小时以上的自然时效处理，再通过振动时效设备进一步去掉残余应力。机械加工阶段采用大型龙门铣床完成基准面加工，T型槽则通过专用槽铣刀分粗精两次加工成型。热处理环节采用表面淬火工艺，使工作面硬度达到HB170240，既保持足够的刚性又避免脆性增加。质量检测环节采用电子水平仪、激光干涉仪等设备对平面度、平行度、直线度等关键参数进行三维检测，确保符合GB/T220952008国家标准。

这种平台的应用领域为广泛。在机械加工车间，它作为铣床、钻床、镗床等设备的辅助工作台，通过T型槽固定复杂工件实现多角度加工；在装配生产线，其稳定的基准平面为零部件组装提供；在检测环节，配合千分表、高度规等量具可完成产品形位公差测量。汽车制造业利用大型T型槽平台（规格可达4000×2000mm）进行发动机缸体、变速箱等部件的试装检测；领域则选用带网格刻线的平台，配合光学测量系统完成飞机结构件装配。值得注意的是，在仪器制造、模具加工等对振动场景，铸铁平台优异的减震性能（阻尼系数是钢制平台的68倍）能保证加工精度。
